不銹鋼水箱在焊接安裝時必備的部件
2020-11-26 11:10:21??????點擊：

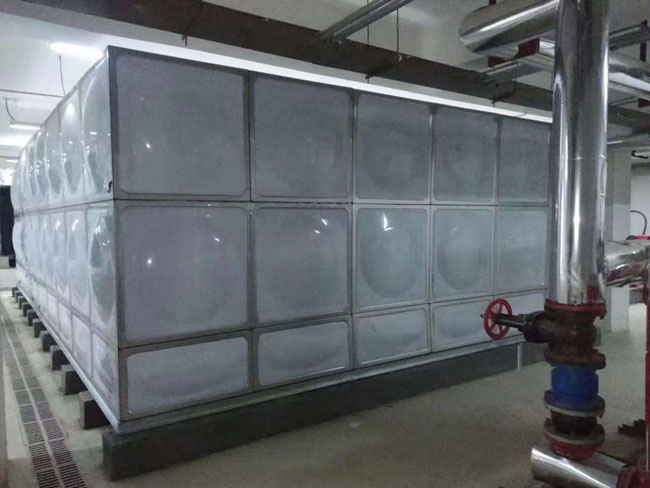

大家都知道不銹鋼水箱有著儲水供水的功效，但是它可不僅僅只是一個水箱，還需要通過其他諸多的部件來與供水水管網進行連接，來構成一個完整的水輸送系統。下面，武漢水箱廠家就來為您介紹，水箱在焊接安裝時有哪些必備的部件。
(1)進水管：水箱進水管一般從側壁接入，也可從底部或頂部接入。當水箱利用管網壓力進水時，進水管水流出口應盡量裝設液壓水位控制閥或者浮球閥，控制閥頂部接入水箱，當管徑≥50MM時，其數量一般不少于兩個。每個控制閥前應裝有檢修閥門。當水箱利用加壓泵壓力進水并利用水位升降自動控制制加壓泵運行時，不應裝水位控制閥。
(2)出水管：水箱出水管可從側壁或底部接出。出水管內底(側壁接出)或管口頂面(底部接出)應高水箱內底不少于50MM。出水管上應設置內螺紋(小口徑)或發蘭(大口徑)閘閥，不允許安裝力較大的截止閥。當需要加裝止回閥時，應采用阻力較小的旋啟式代替升降式，止回閥標高水箱最低水位不少于1M，生活與消防合并用一個水箱時，消防出水管上的止回閥應低于生活出水虹吸管頂(低于此管頂時，生活虹吸管真空破壞，只保證消防出水管有水流出)不少于2M，使其具有一定的壓力推動止回閥，在火災發生時，消防貯備水量才能真正發揮作用。
消防和生活合用的水箱除了確保消防儲備水量不作它用的技術措施外，還應盡量避免產生死水區，如生活出水管采用虹吸管頂鉆眼(孔徑為管徑的0.1倍)等措施，如圖1.8-2所示。
(3)泄水管：水箱泄水管應自底部最低處接出。泄水管上裝有內螺紋或法蘭閘閥(不應裝截止閥)。泄水管可與溢水管相接，但不得與排水系統直接連接。泄水管管徑在無特殊要求時，一般采用不小于50MM。
(4)通氣管：供生活飲用水的水箱應設有密封箱蓋，箱蓋上應設有檢修人孔和通氣管。通氣管可伸至室內或室外，僅不得伸到有有害氣體的地方，管口應有防止灰塵、昆蟲和蚊蠅進入的濾網，一般應將管口朝下設置。通氣管上不得裝設閥門、水封等妨礙通氣的裝置。通氣管不得與排水系統和通風道連接。通氣管管徑一般采用不小于50MM。
（5）液位計：一般應該在水箱側壁上安裝玻璃液位計，用于就地指示水位。在一個液位計長度不夠時，可上下安裝兩個或多個。相鄰兩個液位計的重疊部分，不宜少于70MM，如圖1.8—3所示若在水箱末裝液位信號計時，可設信號管給出溢水信號。信號管一般自水箱側壁接出，其設置高度應使其管內底與溢水管內底或喇叭口頂面溢流水面齊平。
(6)溢水管：水箱溢水管可從側壁或底部接出。其管徑宜比進水管大1—2號，但在水箱底LM以下管段可用大小頭縮成等于進水管管徑。 溫水管上不得裝設閥門。溢水管不得與排水系統直接連接，必須采用間接排水。溢水管上應有防止塵土、昆蟲、蚊蠅等進入的措施，如設置水封、濾網等。
(1)進水管：水箱進水管一般從側壁接入，也可從底部或頂部接入。當水箱利用管網壓力進水時，進水管水流出口應盡量裝設液壓水位控制閥或者浮球閥，控制閥頂部接入水箱，當管徑≥50MM時，其數量一般不少于兩個。每個控制閥前應裝有檢修閥門。當水箱利用加壓泵壓力進水并利用水位升降自動控制制加壓泵運行時，不應裝水位控制閥。
(2)出水管：水箱出水管可從側壁或底部接出。出水管內底(側壁接出)或管口頂面(底部接出)應高水箱內底不少于50MM。出水管上應設置內螺紋(小口徑)或發蘭(大口徑)閘閥，不允許安裝力較大的截止閥。當需要加裝止回閥時，應采用阻力較小的旋啟式代替升降式，止回閥標高水箱最低水位不少于1M，生活與消防合并用一個水箱時，消防出水管上的止回閥應低于生活出水虹吸管頂(低于此管頂時，生活虹吸管真空破壞，只保證消防出水管有水流出)不少于2M，使其具有一定的壓力推動止回閥，在火災發生時，消防貯備水量才能真正發揮作用。
消防和生活合用的水箱除了確保消防儲備水量不作它用的技術措施外，還應盡量避免產生死水區，如生活出水管采用虹吸管頂鉆眼(孔徑為管徑的0.1倍)等措施，如圖1.8-2所示。
(3)泄水管：水箱泄水管應自底部最低處接出。泄水管上裝有內螺紋或法蘭閘閥(不應裝截止閥)。泄水管可與溢水管相接，但不得與排水系統直接連接。泄水管管徑在無特殊要求時，一般采用不小于50MM。
(4)通氣管：供生活飲用水的水箱應設有密封箱蓋，箱蓋上應設有檢修人孔和通氣管。通氣管可伸至室內或室外，僅不得伸到有有害氣體的地方，管口應有防止灰塵、昆蟲和蚊蠅進入的濾網，一般應將管口朝下設置。通氣管上不得裝設閥門、水封等妨礙通氣的裝置。通氣管不得與排水系統和通風道連接。通氣管管徑一般采用不小于50MM。
（5）液位計：一般應該在水箱側壁上安裝玻璃液位計，用于就地指示水位。在一個液位計長度不夠時，可上下安裝兩個或多個。相鄰兩個液位計的重疊部分，不宜少于70MM，如圖1.8—3所示若在水箱末裝液位信號計時，可設信號管給出溢水信號。信號管一般自水箱側壁接出，其設置高度應使其管內底與溢水管內底或喇叭口頂面溢流水面齊平。
(6)溢水管：水箱溢水管可從側壁或底部接出。其管徑宜比進水管大1—2號，但在水箱底LM以下管段可用大小頭縮成等于進水管管徑。 溫水管上不得裝設閥門。溢水管不得與排水系統直接連接，必須采用間接排水。溢水管上應有防止塵土、昆蟲、蚊蠅等進入的措施，如設置水封、濾網等。
以上就是不銹鋼水箱在安裝時必備的部件，用戶在安裝時一定要向生產廠家或者安裝工人進行詳細的詢問。同時，還不能擅自的對管道開口進行更改，不然會影響水箱在日后的使用。
